磁力反應釜的攪拌系統設計是確保反應均勻性、傳質效率及設備穩定運行的核心環節。其設計需綜合考慮反應介質特性、工藝參數（溫度、壓力、黏度）及設備結構限制。以下從攪拌器類型、驅動與傳動、密封與隔離、控制與優化四個方面展開詳細說明：
一、攪拌器類型選擇
攪拌器的設計需根據反應介質的物理性質（如黏度、密度、流動性）和化學性質（如腐蝕性、反應活性）進行匹配，常見類型包括：
1、推進式攪拌器
結構：槳葉呈螺旋狀，通常為2-4片，直徑較小但轉速高（可達1500rpm）。
適用場景：低黏度液體（如水、有機溶劑）的均相混合，適用于快速傳質和傳熱反應（如催化加氫、氧化反應）。
優勢：循環流量大，剪切力適中，能耗低。
2、渦輪式攪拌器
結構：槳葉為平直或彎曲葉片，通常為6-8片，直徑較大，轉速中等（500-1000rpm）。
適用場景：中高黏度液體（如聚合物溶液、懸浮液）的混合，適用于需要高剪切力的反應（如乳液聚合、分散反應）。
優勢：剪切力強，能破碎固體顆?；蛞旱?，促進非均相反應。
3、錨式攪拌器
結構：槳葉呈錨形，緊貼釜壁，轉速較低（50-200rpm）。
適用場景：高黏度流體（如熔融聚合物、膏狀物）的混合，適用于防止釜壁結垢或沉淀的反應（如聚合反應、結晶過程）。
4、優勢：覆蓋釜體全部區域，避免死角，但剪切力較弱。
槳式攪拌器
結構：槳葉為平板或斜板，通常為2-4片，轉速較低（50-300rpm）。
適用場景：低黏度液體的簡單混合或固體懸浮，適用于對剪切力敏感的反應（如生物酶催化反應）。
優勢：結構簡單，成本低，但混合效率較低。
5、組合式攪拌器
結構：結合多種槳葉形式（如推進式+渦輪式），或分層布置不同類型攪拌器。
適用場景：復雜反應體系（如非均相催化反應、多相流反應），需同時滿足傳質和傳熱需求。
優勢：通過多級攪拌實現高效混合，但設計復雜度高。

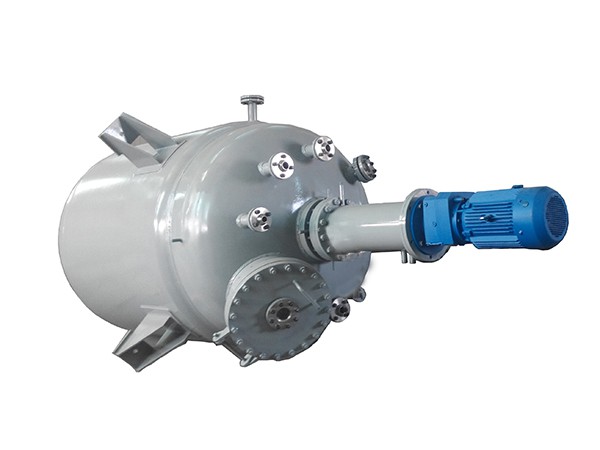

二、驅動與傳動系統設計
磁力反應釜的攪拌系統通過磁力耦合實現無接觸傳動，其驅動與傳動設計需滿足以下要求：
1、磁力耦合器
結構：由外磁鋼（連接電機）、內磁鋼（連接攪拌軸）和隔離套（非磁性材料，如316L不銹鋼）組成。
工作原理：電機驅動外磁鋼旋轉，其磁場穿透隔離套，驅動內磁鋼及攪拌軸同步旋轉，實現無接觸力矩傳遞。
優勢：徹底消除泄漏風險，適用于高壓、高危介質反應。
2、電機選型
功率匹配：根據攪拌器類型、介質黏度及釜體容積計算所需功率，通常預留20%-30%余量以應對負荷波動。
轉速控制：采用變頻電機實現無級調速（通常0-1500rpm），適應不同反應階段的需求（如啟動階段低速混合，反應階段高速傳質）。
防護等級：電機需具備防爆、防腐蝕性能（如IP55防護等級），適應惡劣工況。
3、軸承與支撐
軸承類型：采用耐腐蝕、耐高溫的滑動軸承或磁力軸承，減少機械磨損。
支撐結構：攪拌軸底部采用雙支撐或懸臂結構，確保高速旋轉時的穩定性。
三、密封與隔離設計
磁力反應釜的攪拌系統通過隔離套實現靜密封，其設計需滿足以下要求：
1、隔離套材料
選擇原則：根據介質腐蝕性選擇材料，如316L不銹鋼（通用介質）、哈氏合金（強酸）、鈦材（強堿）。
厚度設計：隔離套厚度需平衡磁場傳遞效率與耐壓能力，通常為2-5mm。
2、密封結構
靜密封：隔離套與釜體、釜蓋之間采用圓弧面與錐面線密封，確保高壓環境下的密封性。
動態補償：部分設計采用彈性隔離套，補償熱膨脹或機械應力，防止泄漏。
3、磁鋼脫磁保護
功能：當隔離套破損或磁場異常時，磁鋼自動脫磁，停止攪拌并報警，避免事故擴大。
實現方式：通過傳感器監測磁場強度或隔離套完整性，觸發安全聯鎖系統。
四、控制與優化設計
攪拌系統的控制與優化需結合自動化技術，實現高效、安全的反應過程：
1、轉速控制
PID調節：通過PLC或DCS系統實現攪拌轉速的閉環控制，根據反應溫度、壓力或黏度反饋?zhàn)詣诱{(diào)整轉速。
分段控制：根據反應階段（如加料、反應、出料）設定不同轉速，優化反應效率。
2、功率監測
扭矩傳感器：實時監測攪拌軸扭矩，判斷反應進程（如黏度變化、固體沉淀），避免過載運行。
能耗分析：通過功率曲線優化攪拌參數，降低能耗。
3、流場模擬
CFD仿真：利用計算流體力學軟件模擬釜內流場分布，優化攪拌器結構（如槳葉角度、層數）和轉速，消除混合死角。
實驗驗證：通過粒子圖像測速（PIV）技術驗證模擬結果，確保設計可靠性。
五、典型應用案例
催化加氫反應
攪拌器類型：推進式+渦輪式組合攪拌器，低速推進式實現氣體分散，高速渦輪式促進液相混合。
轉速控制：加氫階段低速（300rpm）避免氣泡破裂，反應階段高速（1000rpm）強化傳質。
效果：氫氣利用率提高20%，反應時間縮短30%。
高黏度聚合物反應
攪拌器類型：錨式攪拌器，緊貼釜壁防止結垢。
轉速控制：采用低速（50rpm）長周期運行，確保聚合反應均勻性。
效果：產品分子量分布窄，質量穩定性提升。
生物酶催化反應
攪拌器類型：槳式攪拌器，低剪切力保護酶活性。
轉速控制：恒速（100rpm）運行，避免酶失活。
效果：酶催化效率提高15%，產物收率增加。
